YD-TS0080-WK是圖數一體無線發射機，內置雙向OFDM無線鏈路，支持單向無線視頻發射、雙向無線語音傳輸、雙向無線網絡透傳、雙向無線串口透傳。
1路HDMI高清+1路AV標清(兼容AHD)音視頻H265編碼OFDM無線發射
1路雙向無線透傳以太網口、2路雙向無線透傳RS232串口
1個RS232配參串口
1路音頻輸出，可直接接1W的揚聲器

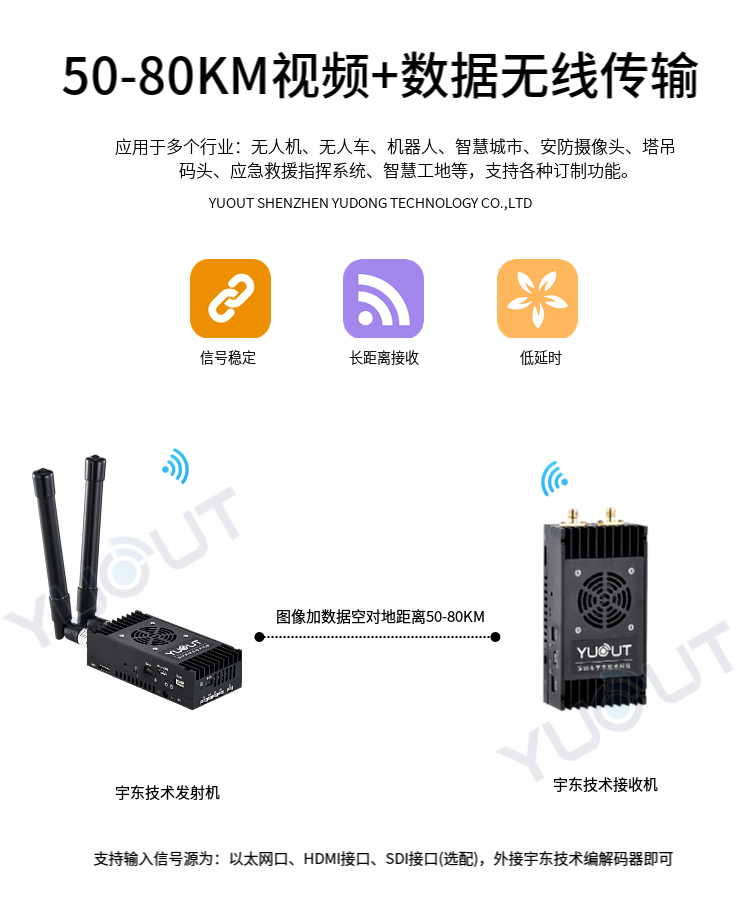

YD-TS0080-WK 是應用于無人機行業的圖數控一體化超遠距離無線傳輸設備（最遠可達 50至80 公里），具有體積小、功耗低、通信距離遠等特點，支持高清視頻、飛控數據、云臺控制數據、遙控器控制數據等同時傳輸。

YD-TS0080-WK 采用先進的射頻處理技術，支持多種頻段用戶自主配置.同時，用戶也可以自主將設備配置為定頻/跳頻模式，自主選擇工作帶寬和設備發射功率，避免了同頻段內多套設備之間的互相干擾。

YD-TS0080-WK 的天空端可配置為點對點模式和中繼模式，用戶只需增加一臺天空端就可以拓展設備的應用場景。

YD-TS0080-WK 具有加密功能，用戶可自主設置信道加密密鑰，再也不用擔心視頻和數據泄露，加密功能通過網頁可輕松配置。

主要特性

基于 OFDM 技術，圖數一體無人機圖傳設備。
業務接口：1 路以太網口、2 路 RS232 串口、音頻輸入輸出口
雙天線：SMA 接頭，ANT1 主天線工作在收發模式，ANT2 輔天線工作在接收模式。
無線工作頻段：1428~1448MHz 或 806~826MHz，支持頻段內自動跳頻
無線帶寬：3MHz、5MHz、10MHz、20MHz，所有節點共享工作帶寬，系統最大共享速率 30Mbps。
調制方式：QPSK/QAM16/QAM64 自動適配。
組網方式：點對點、點對多點星型組網。
節點接收靈敏度：10MHz 帶寬時-103。
支持 AES128 加解密。
傳輸距離：15km/30km/50km/80km/100km/150km 可選。
可通過網口 Web UI 或串口進行設備配置與無線工作狀態查看。
供電：DC12~30V，最大平均功耗小于 1.4A@28V，瞬間峰值供電要求能達到 2.8A@28V（根據不同型號功率）。
尺寸：124*67.8*28.5mm(不包含伸出殼體的連接器等)。
重量：250 克

傳輸距離空對地，最遠80km
調制方式OFDM
視頻接口網口數據接口 UART（TTL）RS232
支持跳頻800MHz 或 1.4GHz/
跳頻模式，自動避開干擾頻段工作模式
工作帶寬 1.4/3/5/10/20 MHz
自主配置為：點對點；點對多點星型組網最大發射功率
傳輸速率33dBm或 37dBm最大 30Mbps
工作溫度 - 20℃～+75℃供電范圍 DC 2W:12V(9~16V) 5W以上:24V(23~25V)
