宇東YDST6800窄帶系列無線圖像實時傳輸系統(嚴格符合公安部門傳輸頻段帶寬要求：只占用2MHz頻段帶寬)，2MHz無線頻段帶寬傳輸DVD畫質，手動可設置雙重AES加密，設備自帶面板顯示參數、調節參數，接收機自帶LCD液晶顯示信號強弱指示，接收機具備模擬CVBS及數字HDMI輸出，嚴格遵守“工信部無[2008]333號”文件，只占用2MHz無線頻段帶寬無線傳輸距離更遠，比常規8MHz產品遠出1/3距離，高質量的數字視頻處理及H.264/MPEG-2視頻編解碼，標配軍用背架，散熱性能好，極短的編碼延時，高速移動及多徑干擾下可穩定傳輸圖像、語音，強大的NLOS非視距傳輸能力，發射功率：1～5W連續可調，具有空間分集接收能力，雙天線接收，信號穩定、圖像流暢，體積小，重量輕，安裝使用便捷。

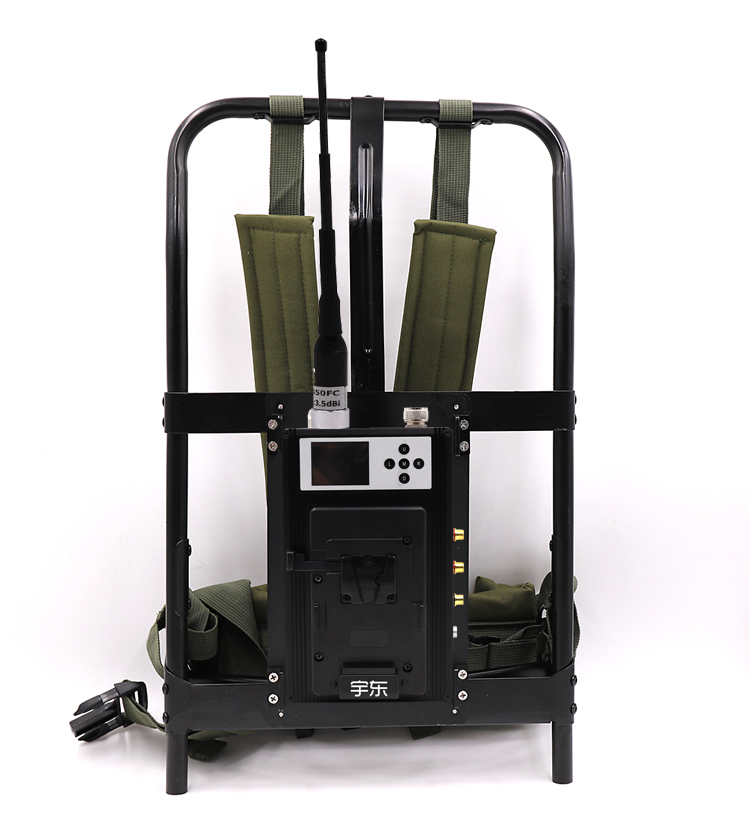

單兵無線圖傳發射機

產品特點

1. 機載使用:50～80公里；海事應用：30～50公里；城區應用:3～8公里。

2. 強大的NLOS非視距傳輸能力，發射功率(1～5W連續可調)

3. 支持1080P/60Hz,分辨率達到（1920*1080兼容1080I、720P、480P），數字CVBS復合輸入。

4. 即插即用，無需繁瑣設置。極短的編碼延時，端到端為<0.3s

5. 三防設計，防水，防低溫，抗高溫，支持頻點切換，支持一發多收。

6. 支持扣板：正面扣板，DC電源直通。

7. 軍用級非標128位動態AES加密，設備自帶液晶畫板顯示參數、調節參數。

8. 工作頻帶2/2.5/4/8MHz液晶可調

9. 接收機自帶LCD液晶顯示百分比信號強弱指示

10.高效壓縮H.264新數字視頻編碼標準

11. 標配接收機吸盤天線（如有更高要求，可以選配訂制大功率天線）

12.根據客戶要求，各種形式可定制(實現您專屬想要的功能/包括外觀設計)

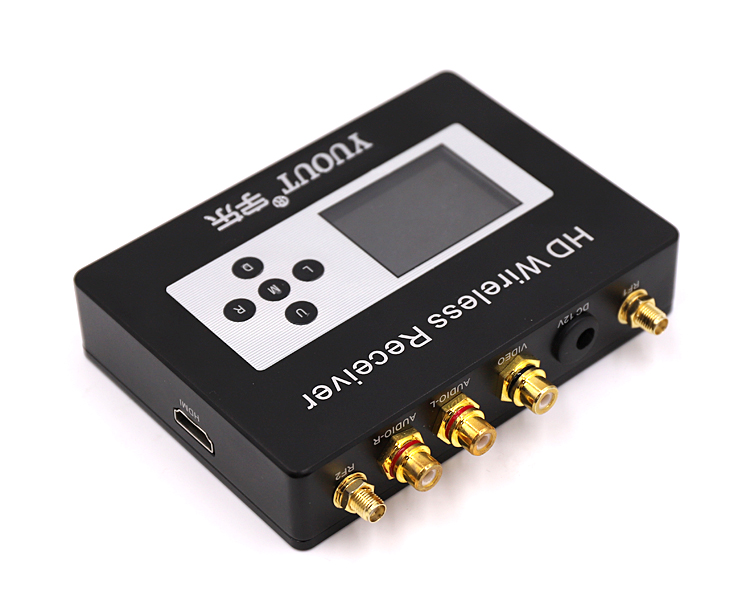

單兵無線圖傳接收機

設備應用形式
背負式單兵/攝像師～車、背負式單兵/攝像師～指揮中心。由于設備功率大距離遠、可進行現場大范圍移動式高清晰圖像傳輸。

方案應用介紹

總體的傳輸路徑是：背負式單兵～通信指揮車/新聞采訪車～本地指揮中心/電視臺～網絡至各省市指揮中心/全國電視直播。由前端工作人員背負發射設備將現場視、音頻信號傳輸到通信指揮車/新聞采訪車；通信指揮車作為接力中繼把無線信號延伸至本地指揮中心/電視臺；本地指揮中心可直接將一路音視頻信號接入監視器進行實時監控與調試指揮，另一路直接通過城域網或廣域網傳輸到全國省市指揮中心；指揮中心可直接將音視頻信號接入監視器進行實時監控，同時可以利用網絡監控，接入PC瀏覽音視頻及錄像等操作。或者說出您的需求，公司給您出一套完整適合您項目使用的方案。

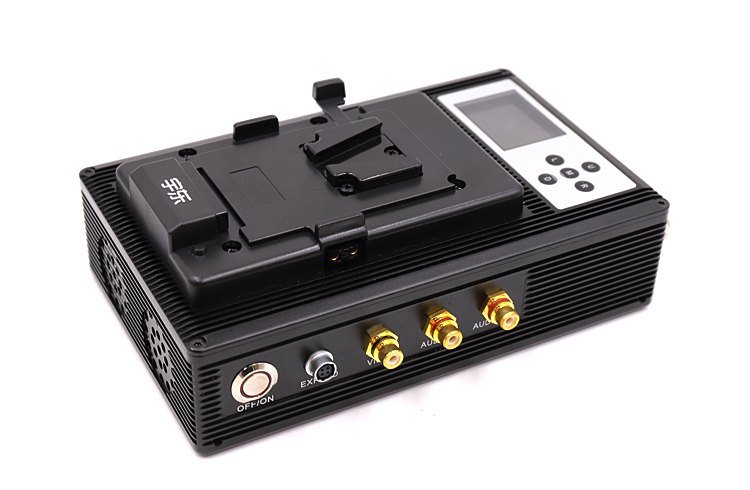

發射機技術參數
工作頻段： 300MHz～4400MHz 頻率可訂制
輸出功率： 1～5W液晶調節
信道帶寬： 2/2.5/4/8MHz
調制方式： COFDM
糾錯方式： 1/2，2/3，3/4，5/6，7/8
保護間隔： 1/32，1/16，1/8，1/4
加密方式： 128位AES秘鑰動態可調

系統部分
符合H.264技術標準
碼流：1Mbps～9.9Mbps
系統延時：<0.3s
傳輸距離（參考值）：機載使用:50～80公里；海事應用：30～50公里；城區應用:3～8公里。
使用方式：背負式

音視頻部分
壓縮格式： H.264
音視頻輸入：模擬CVBS復合輸入
圖像清晰度： HD1080P 50/60Hz，HD1080I 50/60Hz，HD720P 50/60Hz 手動可調
圖像幀率: 標準24、50、60幀/秒, 兼容其他幀率
視頻輸入物理接口：模擬CVBS復合輸入
音頻輸入物理接口：模擬CVBS復合輸入

其它部分
IP66三防等級標準,防塵、防潮、防雨
自帶LCD液晶顯示、調節參數
供電方式：廣電專用電池DC14.4V SONY V型扣
指示燈：頻段信道顯示
工作溫度: 60℃～ -40℃
外形尺寸：200mm×125mm×50mm(L×W×H)
重量：1.2KG

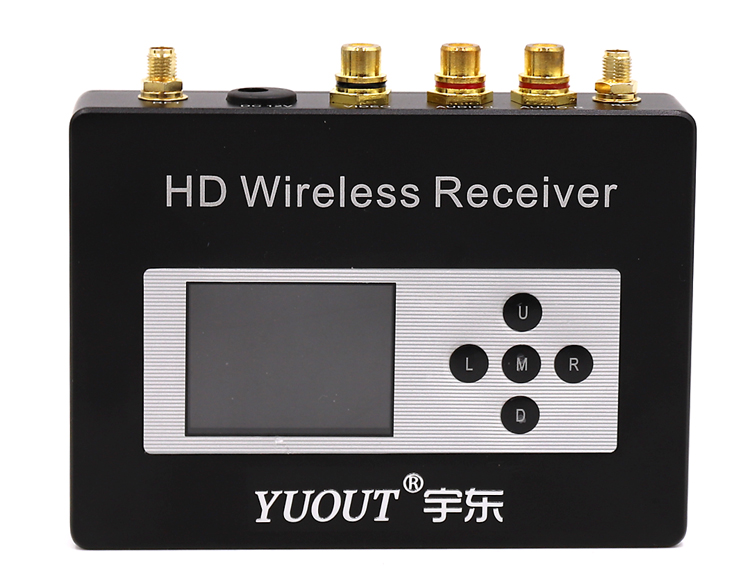

接收機技術參數
工作頻段： 300MHz～900MHz 頻率可訂制
信道帶寬： 2/2.5/4/8MHz
調制方式： COFDM
加密方式： 128位AES秘鑰動態可調
接收靈敏度： ≤-99dBm @ 4MHz, ≤-97dBm @ 8MHz
信號指示：接收信號百分比強弱液晶指示

系統部分
接收極化：垂直極化，雙天線接收
接收技術：空間分集接收技術
濾波技術：內置高性能腔體濾波技術

音視頻部分
音視頻輸出：CVBS復合輸出
輸出清晰度：HD1080P 50/60Hz，HD1080I 50/60Hz，HD720P 50/60Hz 手動可調
圖像幀率: 標準24、50、60幀/秒, 兼容其他幀率
音、視頻輸出物理接口： HDMI 模擬CVBS復合輸出

其它部分
自帶LCD液晶顯示、調節參數、接收信號強弱指示
供電：DC 12V
接收機尺寸：125mm x 90mm x 25mm (L×W×H)
重量：0.5KG
