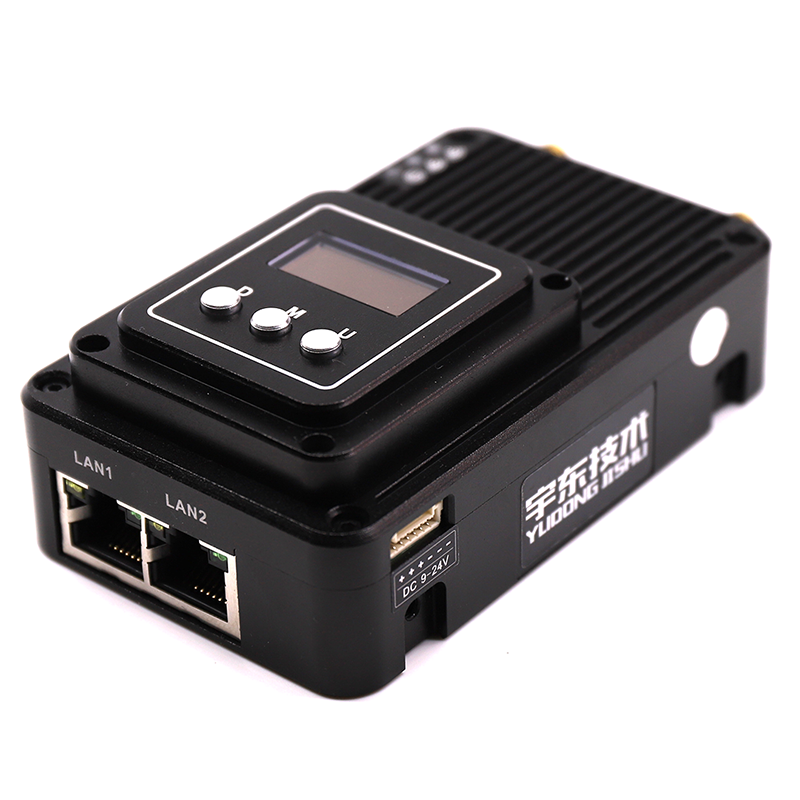

YDTD8000宇東視頻數據無線圖傳系統采用工業級無線高速率數據傳輸技術，非視距，非WIFI，集合正交頻分復用時分多址調制及MIMO多進多出容量技術，完全基于IP互聯網協議，實現全雙向透明通道傳輸。非視距：300-600米；地面視距：800-1500米；空對地：5000米。系統為純硬件連接，即插即用；創新性液晶一體化設計、豐富的CAN總線、RS-232、TTL電平接口，更好的用戶角度體驗。通道最大支持30Mbps吞吐量，可廣泛應用于工業自動化、工業機器人、無人機、視頻監控等通信工作。

我們的優勢
1、發射和接收都配有液晶顯示屏，隨時可以更改參數和設置
2、宇東自創軍用級加密，自定義設置，除了使用人，任何人無會破解密碼，非常安全

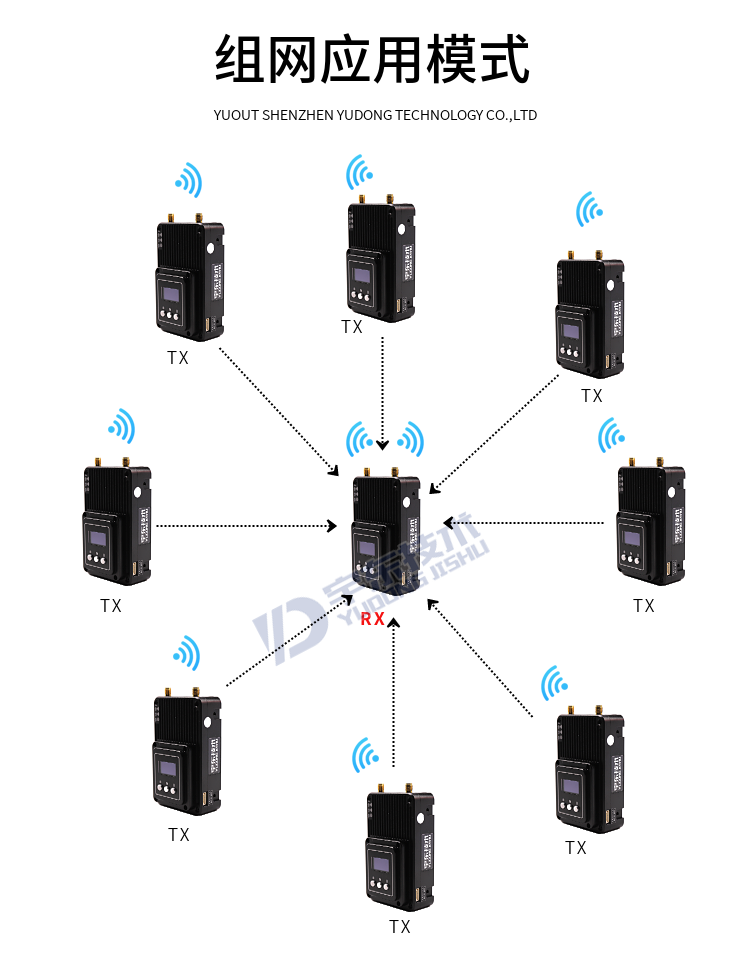

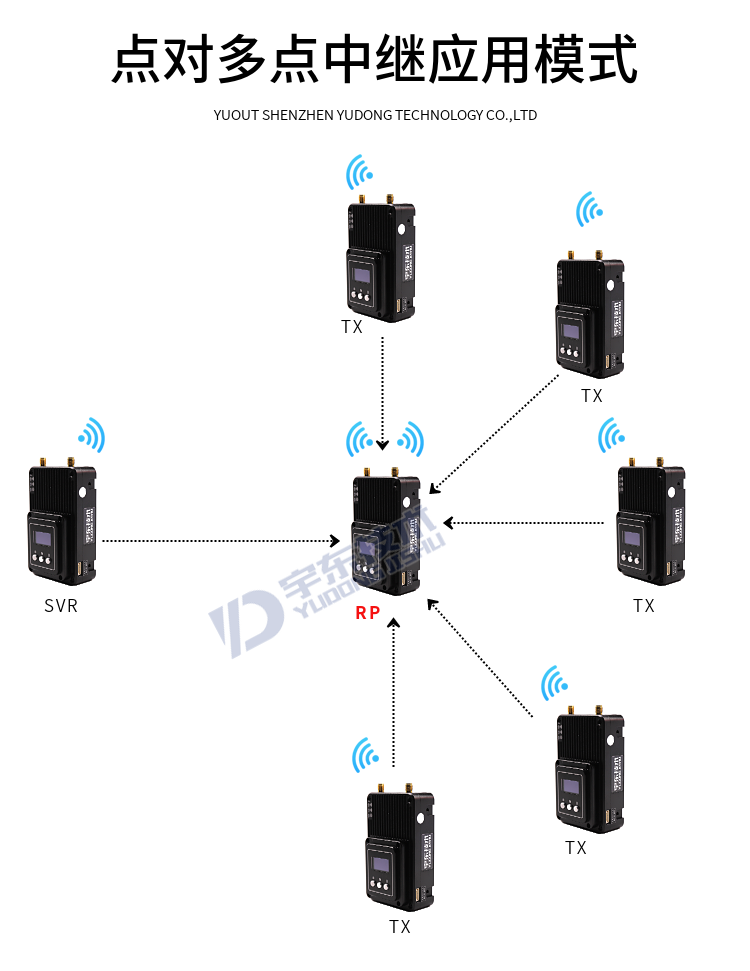

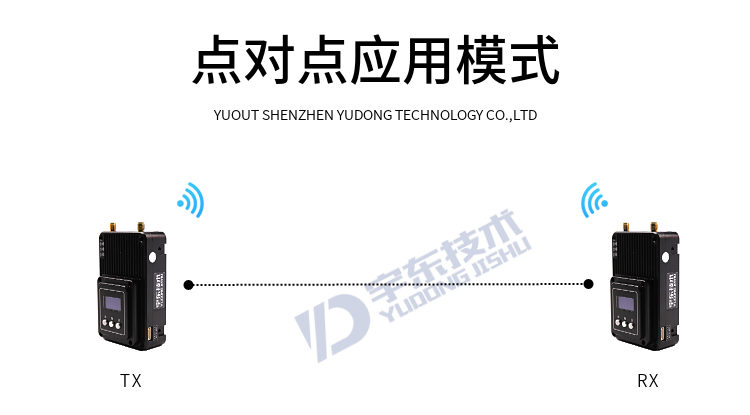

3、自組網及中繼模試，或者背靠背模式，自由搭配
4、設計的UART、CAN、RS232接口都可以使用，數據透傳通信，也可做二次開發
5、即插即用，發射接收設有信號連接指示燈，方便識別信號是否正常連接
6、30M帶寬，或同時傳輸多路視頻或監控。
7、系統編碼延遲<50MS 頻率帶寬：1.4MHz\3MHz\5MHz\10MHz\15MHz\20MHz 液晶可設置
8、傳輸距離，非視距：300-600米地面視距：800-1500米空對地：5000米
9、內置三個無線頻率：800MHz、 1.4GHz、 2.4GHz 液晶可設置
10、 CAN總線接口×1（MAX 1Mbps）、 RS-232接口×1（MAX 115200bps）、 TTL電平接口×1（MAX 115200bps）
11、天線模式：1T2R雙天線外置雙向傳輸，即可以當發射，也可以當接收，靈活設置
12、以太網：RJ45×2（外置帶鎖定燈 MAX 30Mbps）內置RJ45×1

DC 9-30V IN
1、2、3腳		VCC+	4、5、6腳		GND
LCD_USART
1腳	GND		3腳	RX
2腳	TX		4腳	VCC+ 3.3V
RJ45_LAN
1腳	TX+		3腳	RX+
2腳	TX-		4腳	RX-

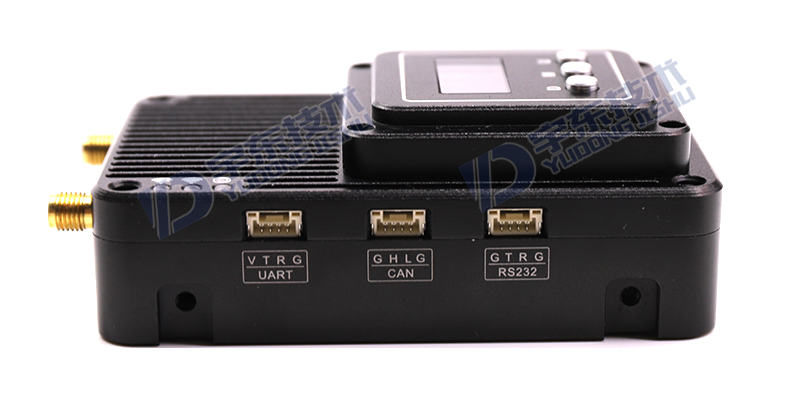

RS_232
1腳	GND		3腳	RX
2腳	TX		4腳	GND
CAN
1腳	GND		3腳	CAN-L
2腳	CAN-H		4腳	GND
USART_TTL
1腳	VCC+3.3V		3腳	RX
2腳	TX		4腳	GND
LED
1	Signal 80%		3	POWER
2	Signal 20%

服務熱線：400-018-8825 研發中心：深圳市寶安區翠竹路華創達商務大廈3層生產一部：深圳市南山區西麗街道麻磡社區麻勘路37號AE-6層粵海街道事業部：深圳市南山區粵海街道濱海社區高新南十道81、83、85號深圳市軟件產業基地1棟1401-9

粵ICP備17100754號　　

18988778497 　深圳市宇東技術科技有限公司版權所有

圖數一體無人車機器人圖傳

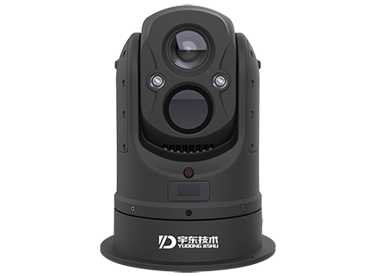

神州A7 雙光譜熱成像布控球

天眼1號 5G+Mesh自組網指揮系統

車載云臺布控球云臺控制器

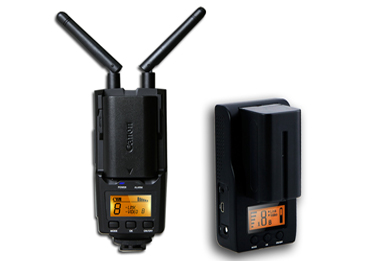

100m HDMI Wireless
